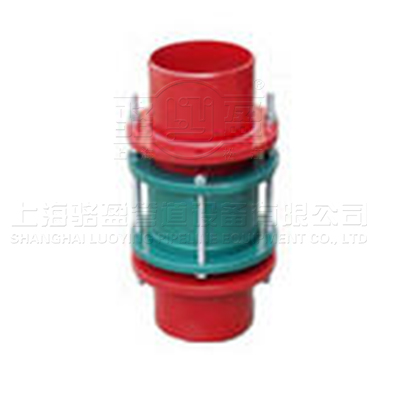

壓蓋限位伸縮接頭是由松套伸縮接頭和兩個限位短管組合而成。
壓蓋限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏和損壞，壓蓋限位伸縮接頭主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。
壓蓋限位伸縮接頭的特點：壓蓋限位伸縮接頭伸縮量大，（10mm-25mm)安裝簡單方便，使用壽命長（使用壽命長達20年－30年）維修方便。
壓蓋限位伸縮接頭的連接方式：
壓蓋限位伸縮接頭管道兩邊以焊接的方式連接。
壓蓋式限位伸縮接頭的安裝方法：
壓蓋限位伸縮接頭兩邊均與管道焊接，壓蓋限位伸縮接頭在安裝時松開壓蓋螺母，調整至安裝長度后把兩端的短管與管道焊接，很后用對角法均勻擰緊螺母，調整好防脫螺母即可。上海駱盈專業生產伸縮器,進口好的原料與設備，人才與技術，產品質量過硬符合~標準，產品的每一步都經過了嚴格的檢驗與檢測，專業致力管道行業三十年，質量值得您的信賴。上海駱盈管道設備有限公司期待與您合作.


BY(SSJB-3)壓蓋松套限位伸縮接頭功能介紹：它是由松套伸縮接頭和兩個限位短管組合而成，能防止管道因超量位移導致補償接頭的泄漏和損壞。
1管道兩邊以焊接的方式連接。管道預留距離過長的時候，可以根據實際情況通過加裝短管增加了產品長度的靈活性，適應各種特殊長度的管道預留的施工環境。
2能夠有效實現管道的軸向位移的補償，降振減噪等功能。
3 方便管道的周期性維護。




序號NO	名稱Name	數量Quantity	材料Material
1	本體Body	2	QT400-15，Q235A,ZG230-450,20
2	密封圈Gasket	2	NBR
3	壓蓋Cover	1	Q235A， 20，16Mn
4	限位短管Limited short pipe	2	Q235A，16，16Mn
5	螺母Nut	7n	Q235A,20，1Cr18Ni9Ti
6	長螺柱Long Stud	n	Q235A,35，1Cr18Ni9Ti
7	螺柱Bolt	n	Q235A,35，1Cr18Ni9Ti



公稱通徑 Nomina iameter	管子外徑 External diameter of pipe Dw		外型尺寸Type size			伸縮量 Compensation L	n-TH
	Dw	Do	D	L	L1		0.6-1.6Mpa	2.5Mpa
65	76	76	155	645	180	90	2-M12	2-M12
80	89	89	165
100	108	108	195					2-M16
	114	114	195
125	133	133	225
	140	140	225
150	159	159	255				2-M16	3-M16
	168	168	255
200	219	219	310
250	273	273	375				3-M20	4-M20
300	325	325	440	655	220	110		5-M20
350	377	377	490				4-M20
400	426	426	540
450	480	480	590				5-M20	6-M20
500	530	530	645
600	630	630	750
700	720	720	850				6-M20	7-M20
800	820	820	965	1075	290	150	6-M24	8-M24
900	920	920	1065				7-M24	9-M24
1000	1020	1020	1165
1200	1220	1220	1365				8-M24	10-M24
1400	1420	1428	1590				9-M27	12-M27
1500	1520	1528	1690
1600	1620	1628	1795				10-M27	14-M27
1800	1820	1828	2000				11-M27	15-M30
2000	2020	2030	2200				12-M27	16-M30
2200	2220	2230	2420				13-M27	-
2400	2420	2430	2635				14-M30
2600	2620	2630	2835				15-M30
2800	2820	2830	3040				16-M33
3000	3020	3030	3240				17-M33
3200	3220	3230	3440	1130	400	260	18-M33
3400	3420	3430	3640				19-M33
3600	3620	3630	3860				20-M33
3800	3820	3830	4080				20-M36
4000	4020	4030	4300				21-M36

壓蓋式松套限位伸縮接頭：該產品適用于管道連接處呈焊接結構，安裝時調整產品兩端連接長度，進行焊接固定，這樣就能讓管道自由伸縮，鎖定伸縮量，確保管道的安全運行。 Loose cover limited telescopic dismantling joint: it is suitable for welded pipe connecting points ,please adjust the length of both ends when installating for fixed welding, which will allow the pipe extended lock retractable, ensuring safe operation of the pipeline.

專業制造、專業服務，駱盈為你創造更多價值
不斷提升服務質量，精益求精，“真誠的服務”是駱盈永恒的主題。駱盈嚴格按照 要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此駱盈做出如下承諾：
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到規定要求，寬度超過標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答。
售中服務
1、守信合同，保證及時供貨，隨時保持與客戶聯系 2、對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
1、駱盈產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2、產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3、對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，共同提高駱盈的產品質量與服務質量。

1、客戶采購清單請傳真至 021-64207088 E-mail：[email protected]，或來電咨詢 021-62212627。
2、收到客戶采購清單，為客戶提供產品型號選型與報價（價格清單）。
3、具體商定：交貨期、特殊要求等事宜。

訂貨須知
1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
