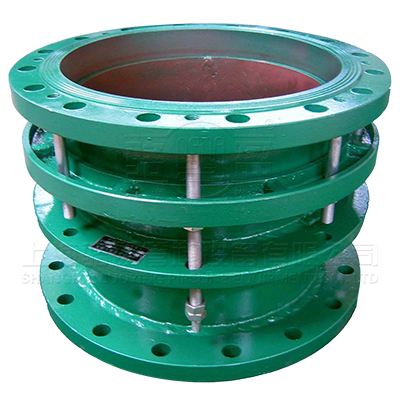

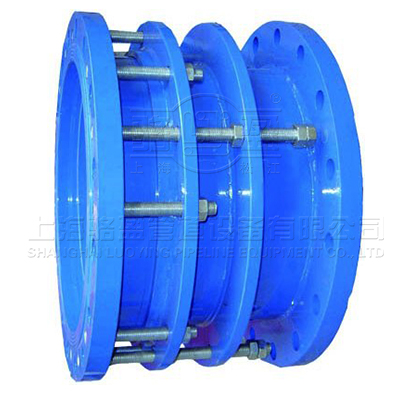

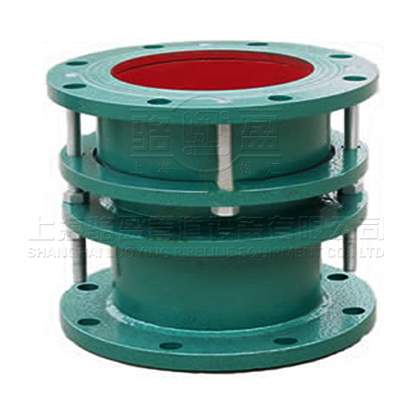

B2F（VSSJA-2）雙法蘭限位伸縮接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮接頭原有性能的基礎上增設限位裝置，在很大伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮，一旦超過其很大伸縮量就起到限位，確保管道的安全運行，特別適用于有振動或有一定斜度及拐彎的管路中的連接。
該產品伸縮量大、安裝方便快捷。適用于兩端法蘭連接的管道上面。B2F(VSSJA-2)雙法蘭限位伸縮接頭能夠?qū)崿F(xiàn)管道軸向位移的補償，并且能夠大大減少管道運行時的軸向推力，從而延長管道的使用壽命，保護線路的安全運行。并且安裝在管道線路上能夠方便閥門的拆裝與維護，并且能夠克服地陷對管道線路造成的不良影響。

B2F(VSSJA-2)雙法蘭松套限位伸縮接頭適用于管道線路兩端都是法蘭連接。安裝時調整產品兩端與管道或法蘭的安裝長度，對角均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，管道的安全運行。1 伸縮量大，使用壽命長。2 方便閥門的拆裝，有利于管線的定期維護。3 本產品能夠有效地起到保護管線避免受到地陷帶來的不良影響。4 材質優良，運行穩定。B2F(VSSJA-2)雙法蘭限位伸縮接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。



序號NO	名稱Name	數量Quantity	材料Material
1	本體Body	1	QT400-15，Q235A,ZG230-450,20
2	密封圈Gasket	1	NBR
3	壓蓋Cover	1	QT400-15，Q235A,ZG230-450,20
4	限位螺管Limited short pipe	1	Q235A，20，16Mn
5	螺母Nut	4n	Q235A,20，1Cr18Ni9Ti
6	長螺柱Long Stud	n	Q235A,35，1Cr18Ni9Ti
7	螺柱Bolt	n	Q235A,35，1Cr18Ni9Ti



公稱通徑 Nomina iameter DN	管子外徑 External diameter of pipe Dw	外形尺寸 Length		伸縮量 Compensation △L	法蘭連接尺寸Flange connecting dimension
					0.6Mpa			1.0Mpa
		L	L1		D	D1	n-do	D	D1	n-do
65	76	340	105	50	160	130	4-Φ14	185	145	4-Φ18
80	89				190	150	4-Φ18	200	160	8-Φ18
100	108				210	170		220	180
	114
125	133	340	105	50	240	200	8-Φ18	250	210	8-Φ18
	140
150	159				265	225	8-Φ18	285	240	8-Φ22
	168
200	219				321	280		340	295
250	273				375	335	12-Φ18	395	350	12-Φ22
300	325	350	130	65	440	395	12-Φ22	445	400
350	377				490	445		505	460	16-Φ22
400	426				540	495	16-Φ22	565	515	16-Φ26
450	480				595	550		615	565	20-Φ26
500	530				645	600	20-Φ22	670	620
600	630				755	705	20-Φ26	780	725	20-Φ30
700	720				860	810	24-Φ26	895	840	24-Φ30
800	820	590	220	130	950	920	24-Φ30	1015	950	24-Φ33
900	920				1075	1020		1115	1050	28-Φ33
1000	1020				1175	1120	32-Φ33	1230	1160	28-Φ36
1200	1220				1405	1340		1455	1380	32-Φ40
1400	1420				1630	1500	36-Φ36	1675	1590	36-Φ42
1500	1520				1730	1660
1600	1620				1830	1760	40-Φ36	1915	1820	40-Φ48
1800	1820				2045	1970	44-Φ40	2115	2020	44-Φ48
2000	2020				2265	2180	48-Φ42	2325	2230	48-Φ48
2200	2220				2475	2390	52-Φ42	2550	2440	52-Φ56
2400	2420				2685	2600	56-Φ42	2760	2650	60-Φ56
2600	2620	600	240	140	2905	2810	60-Φ48	2960	3070	64-Φ56
2800	2820				3115	3020	64-Φ48	3180	3290	68-Φ60
3000	3020				3315	3220	68-Φ48	3405
3200	3220				3525	3430	72-Φ48
3400	3420				3735	3640	76-Φ48
3600	3620				3970	3860	80-Φ56
注:本尺寸符合12456-2002標準Note：The size meets standard 12456-2002
