雙法蘭傳力接頭優點：安裝簡單方便、方便閥門安裝。該產品適用于兩邊均為法蘭連接的管道中，方便安裝維修時，根據現場尺寸進行調整。在工作時可以反軸向推力傳遞至整個管道。適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。雙法蘭傳力接頭能彌補被連接件的壓力推力（盲板力）和補償管路安裝誤差。雙法蘭傳力接主要用于泵、閥門等附件的松套連接。

1兩端均為法蘭連接，安裝方便快捷。

2能夠?qū)⑤S向推力傳至整個管線，平攤壓力。

3方便泵閥的拆裝與維護。

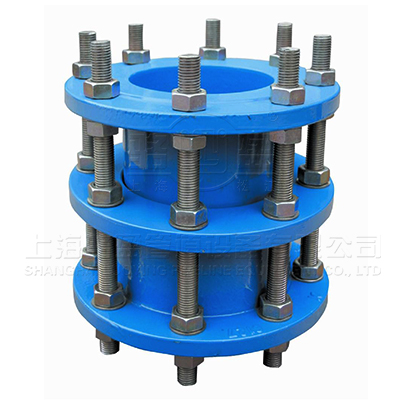

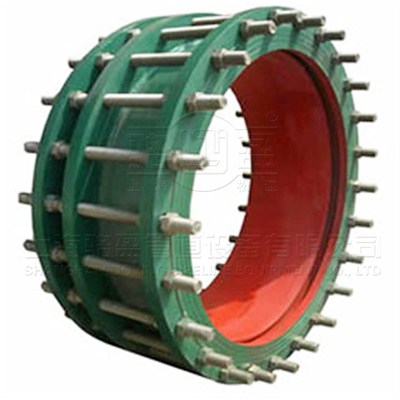

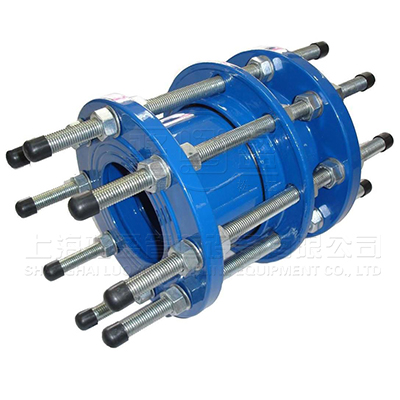

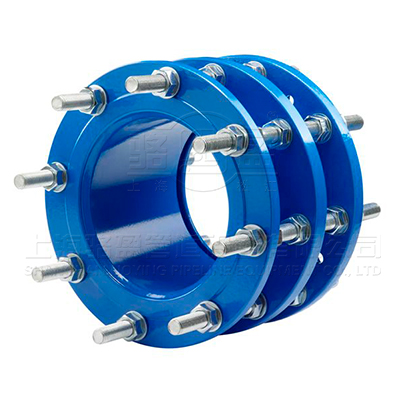

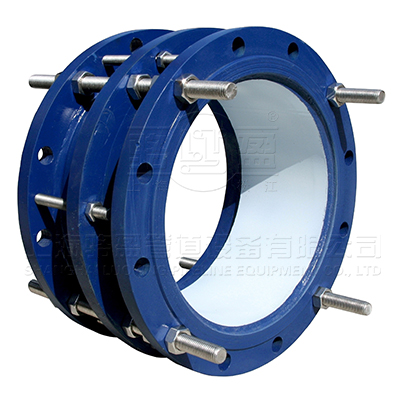

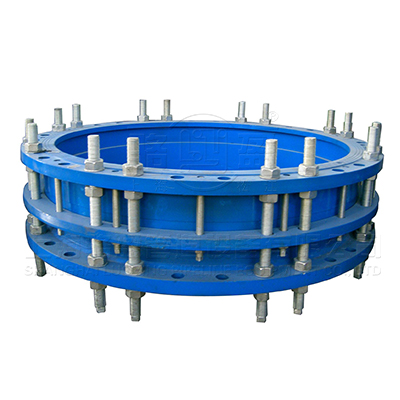

C2F（VSSJAF）型雙法蘭傳力接頭是由法蘭松套伸縮接頭和短管法蘭，傳力螺桿等構件組成，主要用于泵、閥門等附件的松套連接。雙法蘭傳力接頭適用于兩邊均為法蘭連接的管道中，安裝時調節產品兩端的法蘭的安裝長度，對角均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的調節量，方便安裝維修時，根據現場尺寸進行調整。

序號No	名稱Name	數量Quantity	材料Material
1	本體Body	1	QT400-15,Q235A,ZG230-450,20
2	密封圈Gasket	1	NBR
3	壓蓋Follower	1	QT400-15,Q235A,ZG230-450,20
4	短管法蘭Limited short pipe	1	Q235A,20,16Mn
5	螺柱bolt	n	Q235A,35,1Cr8Ni9Ti
6	螺母Nut	5n	Q235A,20,1Cr8Ni9Ti

公稱通徑Nominal Diameter DN	管子外徑External diameter of pipe Dw	外形尺寸		法蘭連接尺寸Flange connecting dimension
				0.6Mpa				1.0Mpa
		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170			220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225			285	240	8-M20
200	219			320	280		22	340	295		28
250	273			375	335	12-M16	24	395	350	12-M20
300	325	220	50	440	395	12-M20	24	445	400
350	377			490	445		26	505	460	16-M20	30
400	426			540	495	12-M20	28	565	515	16-M24	32
450	480			595	550		28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	240		755	705	20-M24	30	780	725	24-M27	36
700	720			860	810	24-M24	32	895	840	24-M30	40
800	820	350	60	975	920	24-M27	34	1015	950	28-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M33	46
1000	1020			1175	1120	28-M27	36	1230	1160	32-M36	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	36-M39	56
1400	1420			1630	1560	36-M33	44	1675	1590	40-M45	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	44-M45	68
1800	1820			2045	1970	44-M36	50	2115	2020	48-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	52-M52	74
2200	2220			2475	2390	52-M39	60	2550	2440	56-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	60-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	64-M52	88
2800	2820			3115	3020	64-M45	68	3180	3070	68-M56	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3433	72-M45	76

雙法蘭傳力接頭：由本體、密封圈、壓蓋、伸縮短管等主要部件組成。該產品適用于兩邊均與法蘭連接的管道中，安裝時調整產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓蓋螺旋，使其中成為一個整體，并有一定的調節量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以反軸向推力傳遞至整個管道。
Double Flanges Transmission Joint: Mainly composed of body, sealing-washer,gland,short slides,this product is applicable to pipes which connected with Flang on both sides,modulate the product'slength between Flange while installing, Screw down bolts after installation to integrate the structure and guarantee a certain shift which will facilitate the adjustment of size while installation. It can turn the axial thrust on the whole pipe.
