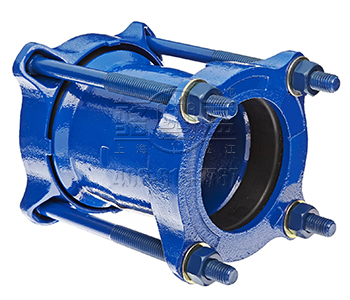

引水式電站都將露天式壓力管的伸縮器布置在管段上端、緊靠鎮墩處，以便于鋼管施工、伸縮節安裝及檢修，且作用于伸縮器的水壓力也小。有的電廠將伸縮節設在兩鎮墩之間。
我們公司得出結論，將伸縮器設在管段中間，減少鎮墩體積20%~25%，降低了鎮墩造價。
    一、受力分析 作用在管道鎮墩上的力,主要是水管轉彎處的內水壓力。在其它的力中,除氣溫變化、水管與支墩的摩擦力較大之外,水管自重的軸向力、伸縮節邊縫處的內水壓力、溫度變化時伸縮節邊縫問的摩擦力……等相對較小。甚至對彎管引起的離心力、水對管壁的摩擦力可忽略不計。 設彎管處的內水壓力為AZ、A盜,二力相等且方向都指向鎮墩,與鎮墩處水頭成正比。
    二、水管自重的軸向分力A,A:二力的大小,隨伸縮節位置而變化,因二力方向均指向下游,對整個管道來說,伸縮節位置對二力、的合力R;影響很小。
    三、伸縮節邊縫處的內水壓力A7、A7,二力大小隨伸縮節的上或下、同時減小或增大,因二力同時指向鎮墩,故可以抵消一部分,伸縮節的位置對合力R:的影響不天。
     在安裝伸縮器時，要根據電廠管道的安裝環境，來決定管道伸縮器的安裝位置，以免使用壽命縮短。
